產品介紹

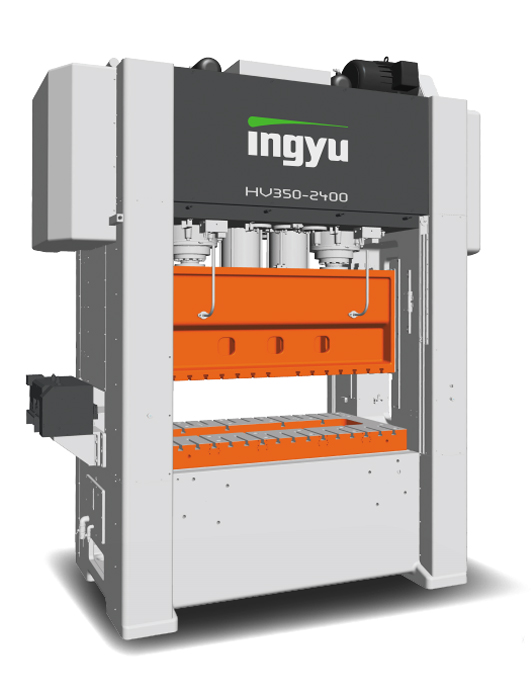

HV系列

龍門雙點高速沖床

沖床能力 : 200 / 350 ton

設計性能控制規格

軸承&動靜壓曲軸支撐

兩端軸承支撐曲軸在原點，總合間隙小，下死點精準。銅襯可承受較大的反作用力多點銅襯曲軸支撐，配置動靜壓潤滑系統讓曲軸運轉順暢，節能省電。

曲軸溫度監控系統

銅襯配置溫度監控，確保曲軸有效潤滑，降低沖床失油造成縮車對稼動率的影響。

沖壓噸數檢知系統

沖床配置四點式荷重檢知系統，沖壓超過總噸數、偏心負荷或噸數異常時停機報警，降低長期沖壓異常對沖床與模具損害。

鑄造式機身

三段式高剛性鑄造機身設計，機身變型量在 1/30000 以內，有效控制下死點精準度。

動態平衡裝置

預留上模重量的動態平衡裝置可抵銷往覆運動產生的慣性，降低沖壓時的震動。

分離式飛輪&剎車系統

煞車時間短停止角度小，曲軸兩端載重平均減少軸承的磨耗，維持往覆運動精度。

導柱&滑塊導正系統

導柱吸收連續運動的側向力，八面長型導軌導正系統，容許較大的偏心負荷。導柱距離短可避免滑塊受力變形，滑塊鋼性高，饒度維持在 0.05 mm/m 以內。

滑塊快速上升系統

滑塊一分鐘上升高度達 70 mm，快速排除模具問題，如卡料、跳屑、更換沖頭等。滑塊復歸到原來的工作高度下死點準確無須重新校正。

性能

總合間隙
< 0.45 mm

垂直精度
< 0.005 mm

平行精度
< 0.04 mm/m

控制

主畫面

模具資訊

荷重保護

曲軸溫控

機台保養

異常代號

規格
